Genus_3D

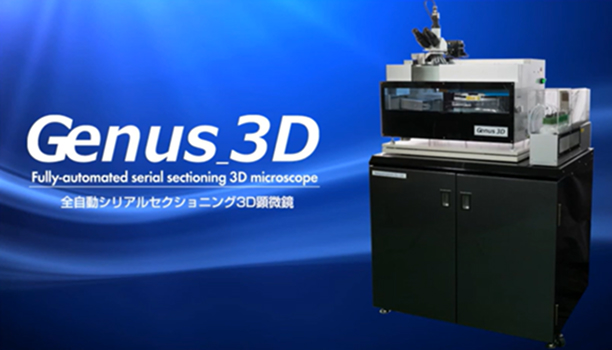

전자동 연속 절편 3차원 현미경
수 개월 치의 분석작업을 하루에 수행!
3차원 이미지 분석 구현
주요적용분야
  • Single-phase와 Multi-phase 미세구조분석
  • Fracture mechanism 규명, 재료의 Voids, Cracks 등을 관찰
  • 결함 평가 (Inclusions, Cavities, etc.)
  • 재료 조직 분석 (Phase boundaries, Grain boundaries)

3차원 구조 분석 법

불투명 금속 재료의 내부 구조를 3차원으로 평가하는 방법

Genus_3D (연속 절편 이미지분석법)

  • 대면적 및 입체 구조의 고대비(High-contrast) 이미지 구현
  • 200~300nm급 분해능을 통한 식각(Etching) 및 비식각 영역의 정밀 관찰
  • 마이크로미터(㎛)에서 센티미터(cm) 단위까지 폭넓은 조직 관찰 범위 제공
  • 타 분석 장비와의 연동을 통한 데이터 통합 및 이미지 통합 가능

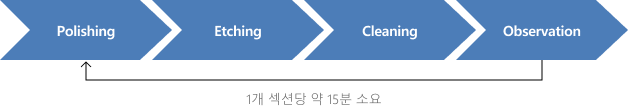

전자동화 재료 조직 관찰 프로세스

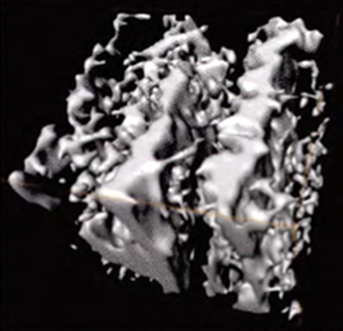

금속 재료의 내부 구조 관찰 및 3D 이미지 획득

광학현미경 특징

  • 스테이지 스캔 및 특정 위치 촬영
    인접 시야와 모든 위치의 넓은 영역을 고화질 캡처
  • HDR 및 고심도 기능
    광범위한 노출 범위에서 한 번에 이미지 획득
    분석을 위한 다중 노출 기능
  • 전해 연마 및 전해 에칭 기능
    강부식성 액체를 사용하지 않고도 다양한 조직을 관찰
  • 밝기 보정, 스크래치 및 먼지 보정 기능
    광학현미경의 렌즈 효과 및 스크래치 최소화 기능을 탑재

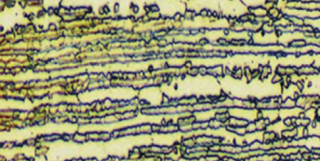

전해 연마 시료SUS329 Bolt Electrolytic Etching
Genus_Using 3D electrolytic etching station
Rinse solution for Genus_3D

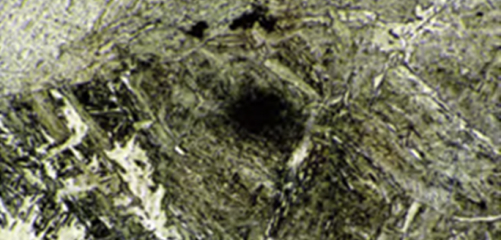

No rinse agent

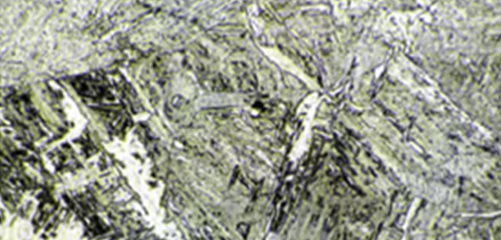

Rinse agent used

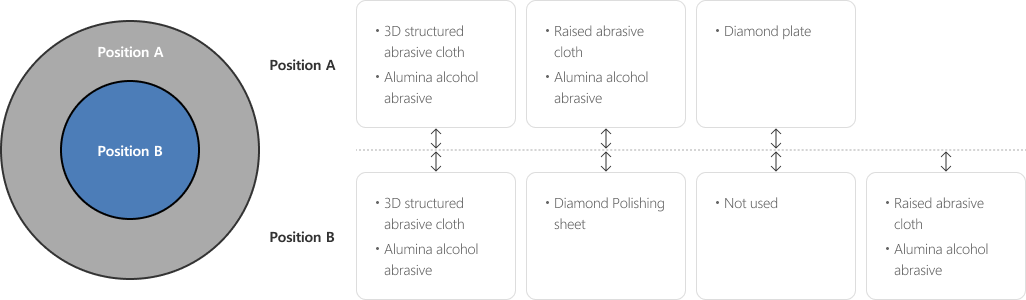

다양한 운영 방식

1. Polishing from position A, Finishing in position B

2. Polishing from position B, Finishing in position A

Interchangeable grinding Parts

세부적인 설정과 높은 기능성을 모두 갖춘 라이브러리 구성

각 시편별 연마 조건 설정, 소모품 선택 및 예방 조치에 대한 라이브러리를 제공합니다.

다기능 조작 및 설정 창
  • 재료별 라이브러리 제공
    Iron, Stainless steel, Aluminum, Copper, Ceramics, Titanium, Electronic components (composite materials)
  • 라이브러리 제공의 소모품 조건
    Polishing sheets in positions A and B Buffing cloth, Abrasive, rinsing agent and etching solution
특별한 기능
  • 동일한 표면에서 다양한 경도의 연속 연마에 적합
  • 내장된 위치 센서 및 고속 모션 모터
  • 새로운 패턴 연마 작업
