Automated Standard Addition System
vpd system
Expert 완전 자동화 된 VPD (Vapor Phase Decomposition) 장치
ICP-MS (유도 결합 플라즈마 질량 분석 장치)로 극미량 분석의 노하우를 살린
전자동 기상 분해 (VPD) 장치입니다.
반도체 제조에서 웨이퍼의 금속 불순물 분석은 빼놓을 수 없는 관리 항목 중
하나입니다. 집적도가 높아짐에 따라 허용되는 금속 불순물 농도는 낮아지고
있습니다.
기존 생산 라인에 사용되었던, 전반사 형광 X선 법은 비파괴 분석법 있다는
장점이 있었습니다. 하지만, 그대로는 검출 한계가 불충분하게 되고, 검출 한계를
개선하는 전처리 법으로 기상 분해법 (Vapor Phase Decomposition)가 사용하게
되었습니다.
그 결과, 더 낮은 농도의 금속 불순물을 측정 할 수 있게 된 것을 통해 ICP-MS를
이용하여 금속 불순물 관리하는 방법이 주류가 되어 가고 있습니다. 기존의 VPD
장치는 주로 전반사 형광 X선법에 대응하기 위해 개발 되었기에 ICP-MS를 이용한
전자동 분석에 대응하지 않았습니다.
당사의 VPD 장치 Expert ™은 ICP-MS 분석 용으로 개발 된 것으로, 다음과 같은 특징을 가지고 있습니다.
OHT 및 ICP-MS를 연결한 전자동 분석
- 반도체 제조 공장 (FAB)내에 설치 프로세스 장비와 연동한 전자동 분석을 할 수 있습니다. OHT (Overhead Hoist Transportation)에 의해 FOUP가 자동으로 Expert로 이송되어 FOUP에 수납 된 웨이퍼 및 메쏘드 정보에 따라 Expert에서 웨이퍼를 분해 및 회수하고, 회수 된 용액은 자동으로 ICP-MS로 분석됩니다. ICP-MS 분석 결과는 웨이퍼 정보와 함께 CIM-HOST에 보고됩니다.
- Expert를 이용하면 이러한 전자동 분석이 가능하며, 많은 반도체 소자 업체의 FAB에서 24시간 연속 사용가능합니다. 이미 5년 이상 연속 오퍼레이팅 실적이 있습니다.
- ICP-MS 인터페이스 소프트웨어는 지능형 기능을 가지고 있으며, ICP-MS가 제대로 작동하고 있는지 여부를 확인하고 무인 운전을 가능하게 합니다.
- 이 기능은 각 장비 업체의 ICP-MS에 대응하고 있습니다.
특징
- HF 증기의 생성 방법
-

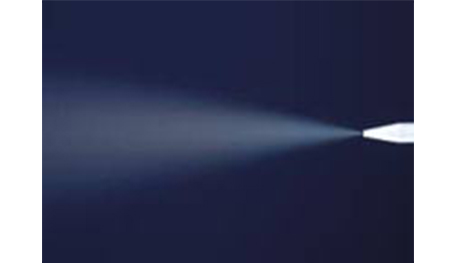

VPD 챔버에 공급하는 HF 증기를 생성하는 방법에 PFA Nebulizer를 이용하고
있습니다. 이전에 사용되어 온 버블링 법에서 발생하는 증기 중의 HF 농도가
시간에 따라 변화하는 등의 문제가 있었지만, Nebulizer 법에서는 항상 HF
농도를 일정하게 유지할 수 있습니다. 또한, 애칭 속도도 빨라집니다 -
- HF 증기의 생성 방법
-
VPD 챔버에 공급하는 HF 증기를 생성하는 방법에 PFA Nebulizer를 이용하고
있습니다. 이전에 사용되어 온 버블링 법에서 발생하는 증기 중의 HF 농도가
시간에 따라 변화하는 등의 문제가 있었지만, Nebulizer 법에서는 항상 HF
농도를 일정하게 유지할 수 있습니다. 또한, 애칭 속도도 빨라집니다.
특수 가스 및 HF 농도를 조정하여 에칭 속도를 변경할 수 있습니다. 최대의
에칭 속도는 약 1.5μm / hr로 에칭 균일도는 ± 10 % 이내입니다. -
- 이중 스캔 노즐
-
벌크 에칭 후의 웨이퍼 표면은 거칠어집니다. 또한, 드라이 에칭 후의 웨이퍼엔
유기물이 잔류물로 남아있는 경우가 있습니다. 이러한 웨이퍼의 표면은
스캔하는 동안 회수액을 노즐로 유지하지 못하고 균열을 일으켜 회수액이
웨이퍼에 남아있을 수 있습니다. 당사에서 개발 한 이중 스캔 노즐은 노즐
내부를 음압으로 유지함으로써 회수액이 노즐에서 누출되지 않는 구조로 되어
있으며, 기존에 분석하지 못한 웨이퍼 검사를 할 수 있습니다. - 건조 모듈
-
건조 모듈은 카세트로 돌아 가기 전에 웨이퍼를 건조시키는 데 사용됩니다.
Expert는 회수 된 스캔 용액의 부피를 측정하고, 회수 된 부피가 원래의
부피보다 작으면, 스캔 용액이 웨이퍼 상에 잔류 할 수 있고, 웨이퍼가 나머지
스캔 용액으로 카세트로 복귀하면 위험할 수 있습니다. 이러한 위험을 피하기
위해, 웨이퍼는 카세트로 복귀하기 전에 건조 모듈로 이송됩니다.
건조 모듈은 국부적인 대량 에칭 및 TRXRF 측정을 위한 준비에도 사용할 수
있습니다.
- 스캔 모드
-
기본 기능으로 전체, 방사형, 섹터, 방사형 섹터 및 경사면 스캔과 같은 다양한
스캔 패턴을 수행 할 수 있습니다. 또한 옵션으로 뒷면 부를 포함한 에지 검색을
할 수 있습니다. -
- Multi-recipe
- VPD, 스캔 및 분석을 하나의 레시피에 결합 할 수 있습니다.
- Load port
-
Expert는 기본적으로 2개의 로드 포트를 가지고 있습니다. 300mm (12 ") FOUP 및 FOSB, 200mm (8") SMIF를 비롯해 150mm (6 ") 또는 200mm 어댑터를 임의로
조합하여 사용할 수 있으며, 450mm (18") 웨이퍼에 대응할 수 있는 시스템도 있습니다.
- 안전 규격
-
Expert는 SEMI-S2 및 S8 규격 및 CE 마크를 가지고 있습니다. 각종 연동, 누수, 가스 누설 감지기를 장착하고 있으며, 엄격한 안전 기준을 필요로하는 반도체
공장의 생산 라인에서 사용되고 있습니다.
